316LVV超高纯不锈钢电解抛光（EP）后的钝化膜与耐腐蚀性能演变

针对半导体行业输送高纯/腐蚀性介质的关键结构材料——超高纯奥氏体不锈钢316LVV，实验室近期探究了电化学抛光（EP）对其点蚀性能及表面氧化膜的影响。结果表明，与机械抛光（MP）相比，EP处理显著提升了材料的抗点蚀能力。XPS深度剖析进一步揭示，EP虽使氧化膜厚度减薄，但大幅提高了关键保护性成分Cr₂O₃的比例，形成了更致密的富铬氧化物层。

316LVV目前仍是半导体领域重要的卡脖子材料。从原材料冶炼，到各类管材、阀件的加工，再到最终电化学抛光等表面处理工艺，国产方案仍然存在相当的差距。需要从材料的组织结构演变和最终产品的腐蚀失效机理层面进行深入的研究，从而为材料和技术研发提供科学指导。团队将在这一领域开展更多的工作。

部分实验结果：

临界点蚀温度（CPT）可用于精细化评价高耐蚀性不锈钢性能。机械抛光的 316LVV的CPT平均值超过35℃。而电化学抛光的 316LVV的CPT平均值接近50℃，已经接近部分商用2205双相不锈钢。与此同时，电化学抛光316LVV的CPT离散性也更小。

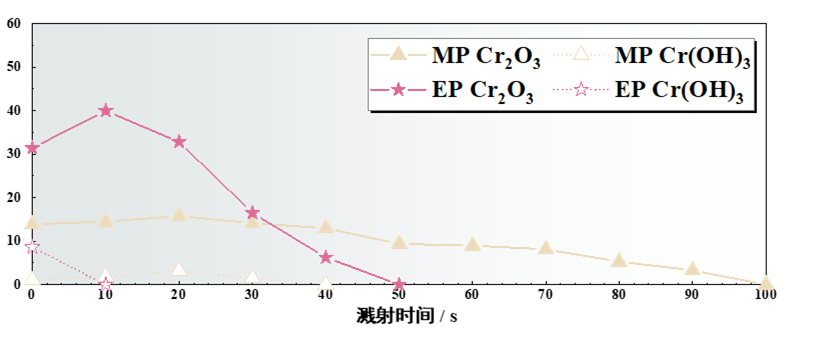

在XPS溅射结果中发现，尽管电化学抛光 316LVV的氧化物层厚度更薄，但关键氧化物Cr2O3的比例更高，致密性更好，这可能是EP 316LVV氧化膜保护性更好的关键原因。

Updated on Jan.12th, 2026.

---
